LHJCZ33系列交流真空接觸器
LHJCZR2系列交流真空接觸器-熔斷器組合電器
|
|
|
| |
|
|
型號 |
|
LHJCZ33 |
LHJCZR2 |
主
回
路 |
名稱 |
單位 |
數值 |
額定工作電壓（Ue） |
kV |
7.2 |
12 |
7.2 |
12 |
額定工作電流（Ie） |
A |
400 |
400 |
≤315
(取決于熔斷器) |
≤200
(取決于熔斷器) |
額定頻率（fr） |
Hz |
50 |
額定關合能力 |
kA |
6.3 |
額定開斷能力 |
kA |
3.2 |
額定短時耐受電流 |
kA |
6.3 |
額定峰值耐受電流 |
kA |
16 |
額定短路持續時間 |
s |
4 |
額定預期短路開斷電流 |
kA |
/ |
≤50（取決于熔斷器） |
額定預期短路關合電流 |
kA |
/ |
130 |
交接電流 |
A |
/ |
3150 |
工頻耐受
電壓 |
相間、相對地 |
kV |
32 |
42 |
32 |
42 |
真空斷口 |
kV |
32 |
42 |
32 |
42 |
雷電沖擊耐受電壓 |
kV |
60 |
75 |
60 |
75 |
控制電路 |
額定電壓（Us） |
V |
AC或DC 110V或220V |
額定功率（PS） |
電保持 |
VA |
≤1000/100（吸合/保持） |
機械保持 |
VA |
≤900/350（合閘/分閘） |
輔助觸點 |
形式 |
|
6NO+6NC |
額定值 |
|
AC-12 380V 16A DC-12 250V 5A |
輔助電路對地工頻耐壓 |
kV |
2 |
額定操作頻率 |
長期或
機械保持型 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命 |
萬次 |
30 |
電壽命 |
10（AC-3） |
機
械
特
性 |
合閘時間 |
ms |
≤150 |
固有分閘時間 |
ms |
≤150（電保持）
≤60（機械保持） |
三相不同期 |
ms |
≤3 |
|
| |
| |
真空接觸器正常使用條件
-使用地點海拔高度不超過1000m ;
-使用環境的空氣溫度最高值為+40 °℃;在24小時內測得的平均值不大于+35℃;使用環境的最低值為-15℃;
-在24小時的時間內測得的相對濕度平均值不超過90%;在24小時內測得的水蒸氣壓力平均值不超過1.8kPa ;
-使用環境中的空氣應沒有明顯地受到塵埃、煙、腐蝕性和/或可燃性氣體、水蒸氣或鹽霧等的污染。
|
|
| |
|
| |
|
| |
|
| |
|
|
|
| |
|
| |
|
| |

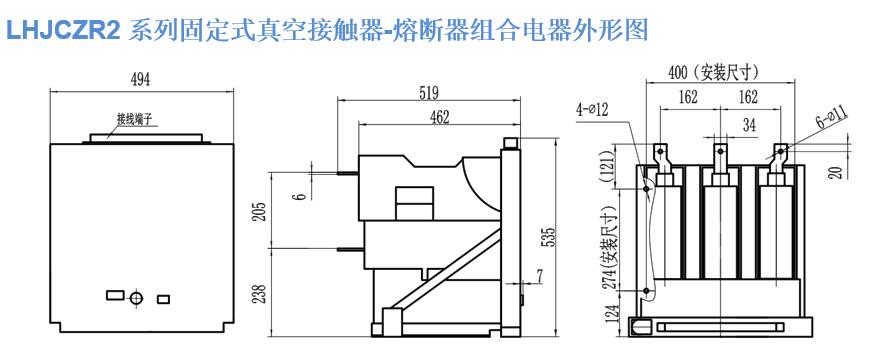

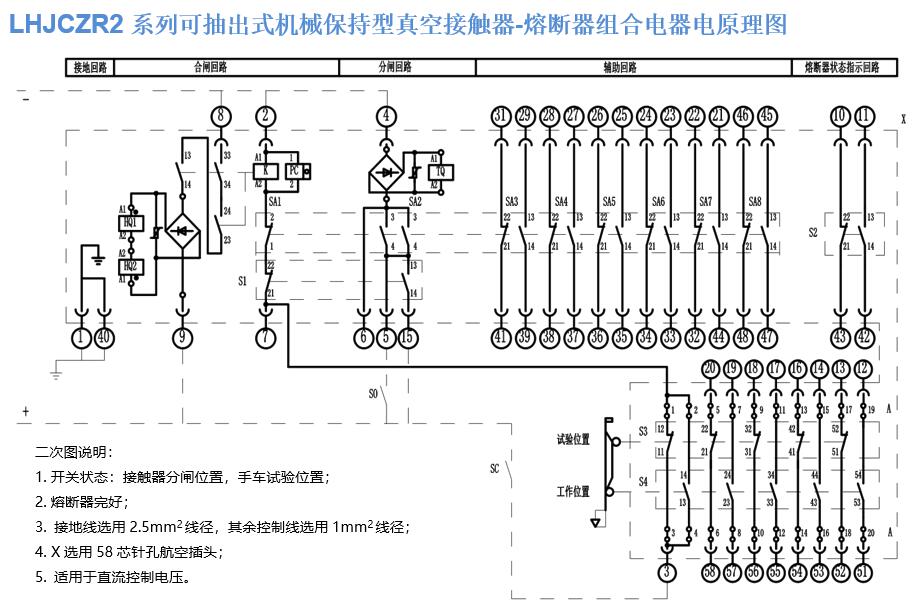

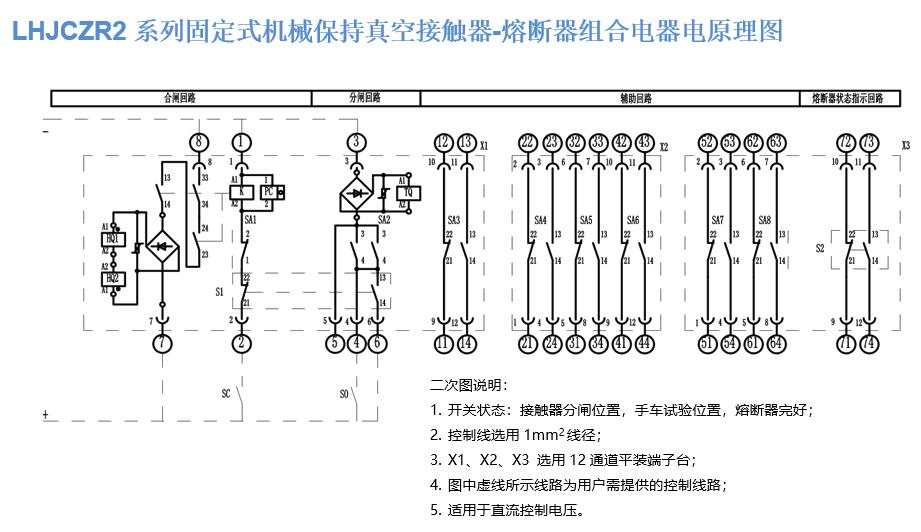

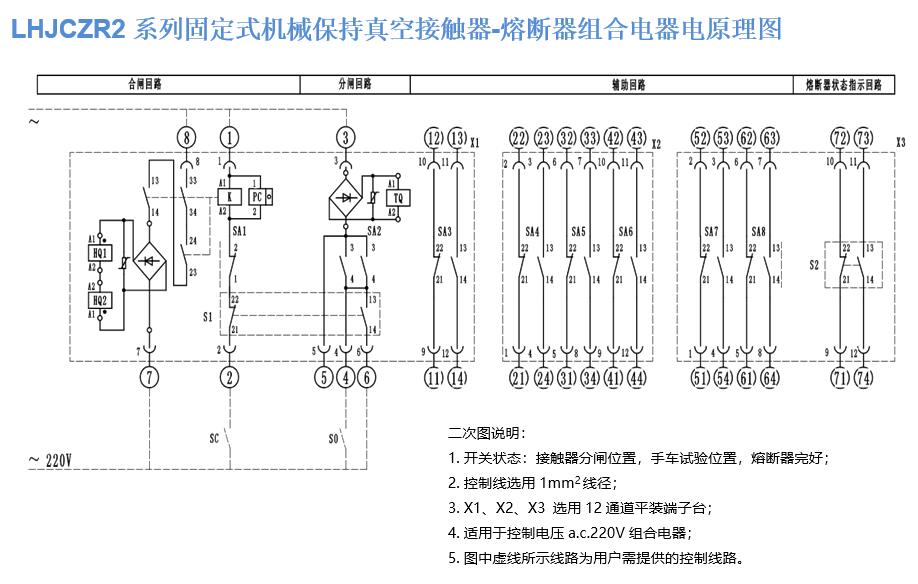

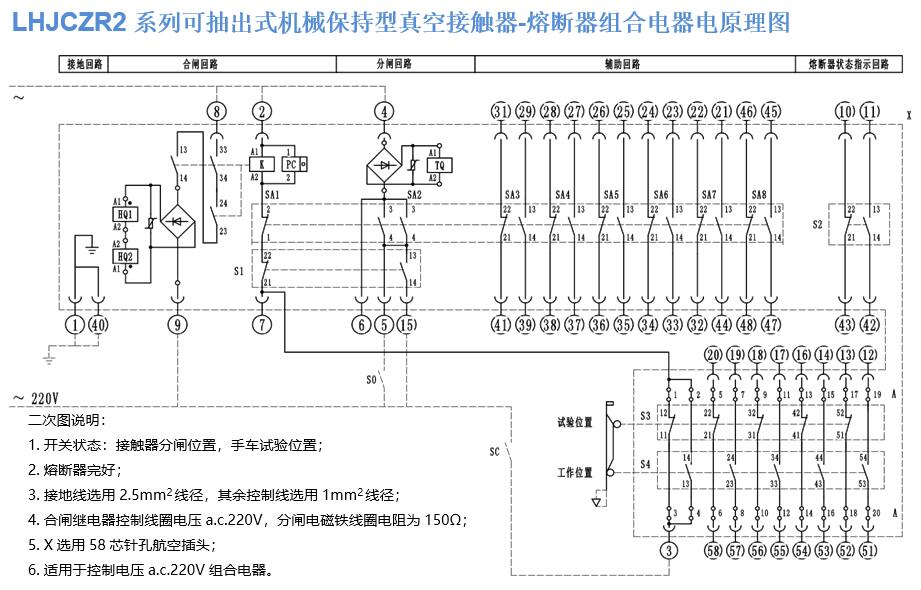

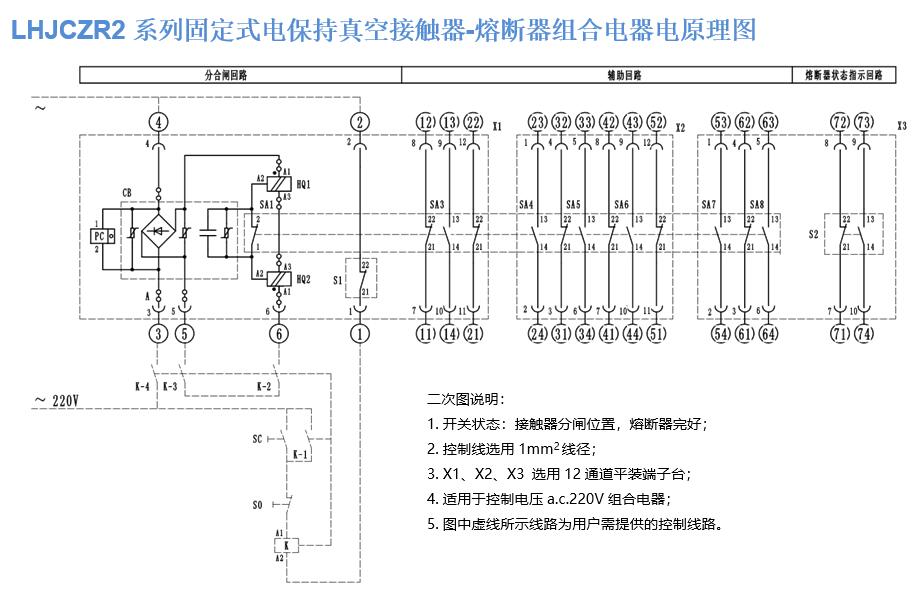

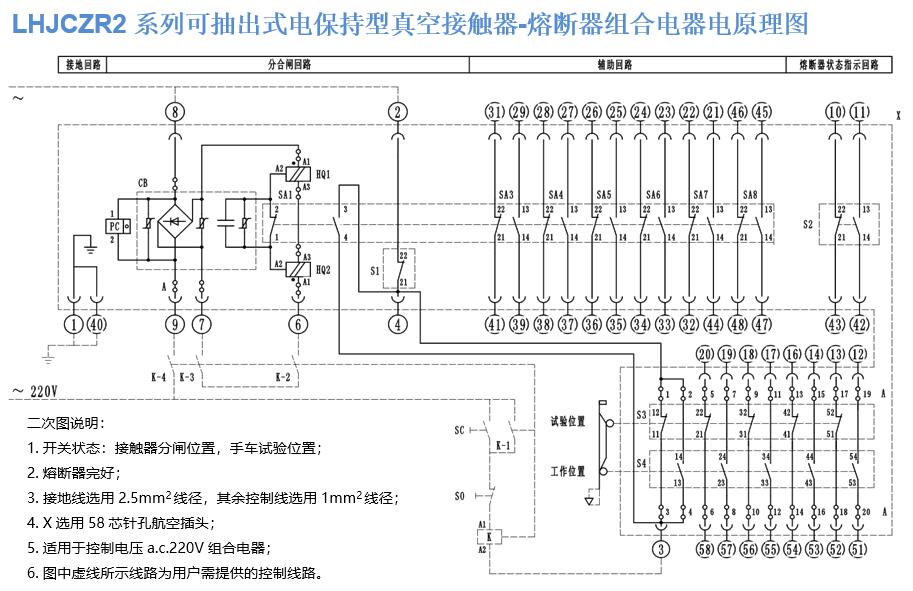

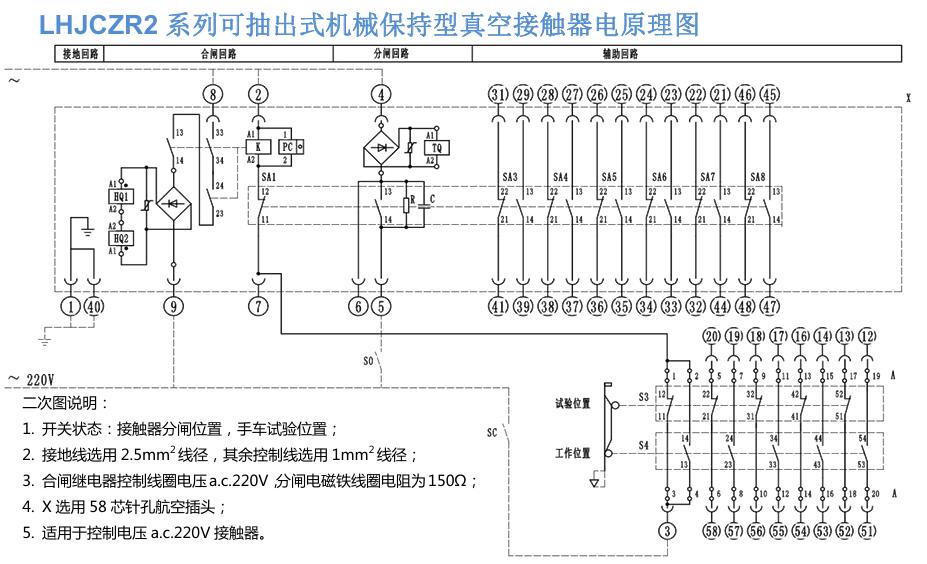

符號 |
名稱 |
作用 |
符號 |
名稱 |
作用 |
SA |
輔助開關 |
電路切換 |
X |
航空插座 |
控制線匯總 |
S3 |
試驗位置限位開關 |
電路切換 |
A |
接線端子 |
連接電器元器件 |
S4 |
工作位置限位開關 |
電路切換 |
K |
合閘繼電器 |
控制接觸器合閘 |
S1、S2 |
熔斷器狀態開關 |
熔斷器狀態檢查 |
TQ |
分閘電磁鐵 |
控制接觸器分閘 |
HQ1、HQ2 |
合閘線圈 |
接觸器合閘元件 |
SC |
合閘控制按鈕或開關 |
用戶控制接觸器合閘 |
CB |
控制電源盒 |
提供整流元件 |
SO |
分閘控制按鈕或開關 |
用戶控制接觸器分閘 |
PC |
計數器 |
記錄接觸器操作次數 |
|
|
|
|
| |
|
| |
|
| |
|
| |
|
| |
| |
| |
|
| |
|
