CKJ7-1600A/2KV-B (單極)
額 定 參 數(shù)
|
|
| |
|
名稱 |
單位 |
數(shù)值 |
電路 |
額定工作電壓（Ue） |
V |
2000 |
額定工作電流(Ie) |
A |
1600 |
額定頻率(fr) |
Hz |
50 |
額定接通能力 |
A |
4 Ie (AC-2) |
額定分斷能力 |
A |
4 Ie (AC-2) |
工頻耐受電壓 |
相間、相對地 |
kV |
4.2 |
真空斷口 |
kV |
10 |
雷電沖擊耐受電壓 |
kV |
8 |
控制電路 |
額定電壓 |
V |
AC.220/380
DC.110/220 |
額定功率（Ps） |
電保持 |
VA |
≤1000/100（吸合/保持） |
機械保持 |
≤900/600（分閘/合閘） |
輔助電路 |
形式 |
|
3a＋3b |
額定值 |
|
AC 380V/5A
DC380V/1A |
控制電路、輔助電路對地工頻耐受電壓 |
kV |
2 |
額定操作頻率 |
長期或機械保持型 |
次/h |
300 |
短期 |
次/h |
600 |
機械壽命 |
萬次 |
30 |
電壽命 |
萬次 |
10 |
機械特性 |
合閘時間 |
ms |
≤200 |
固有分閘時間 |
ms |
≤160 |
合閘彈跳 |
ms |
≤10 |
注：1.控制電壓亦可按用戶需要定制。 |
|
|

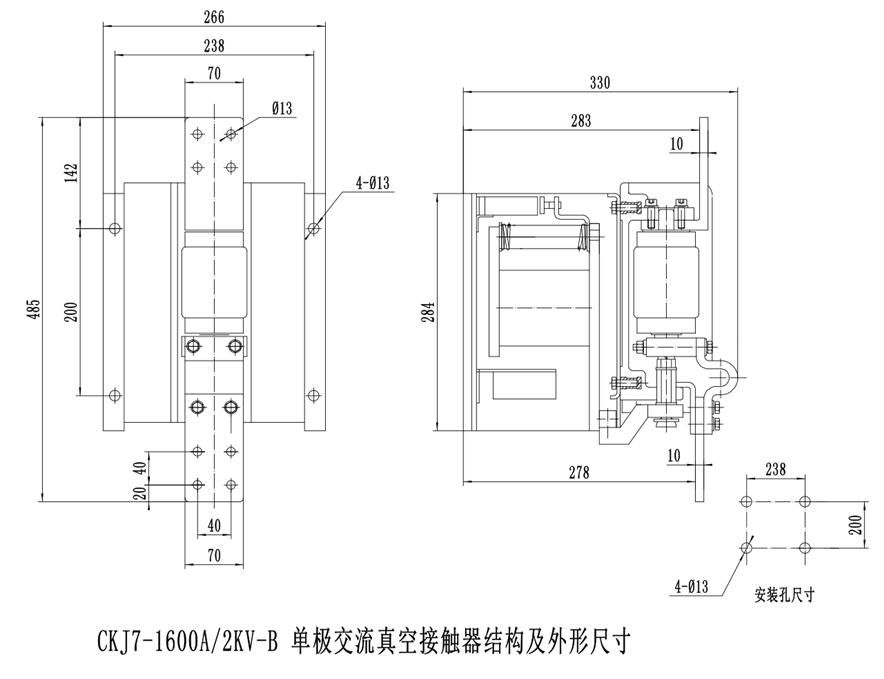

CKJ7大電流系列安裝尺寸 |
|
|
|
| |
|
